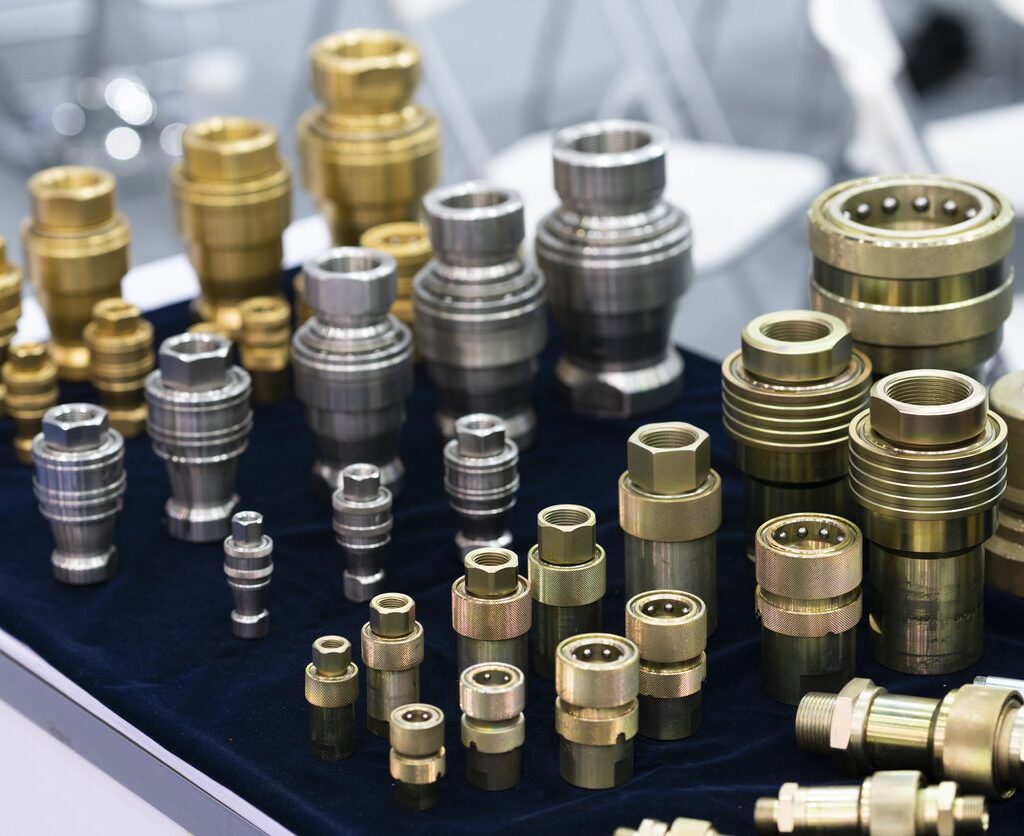

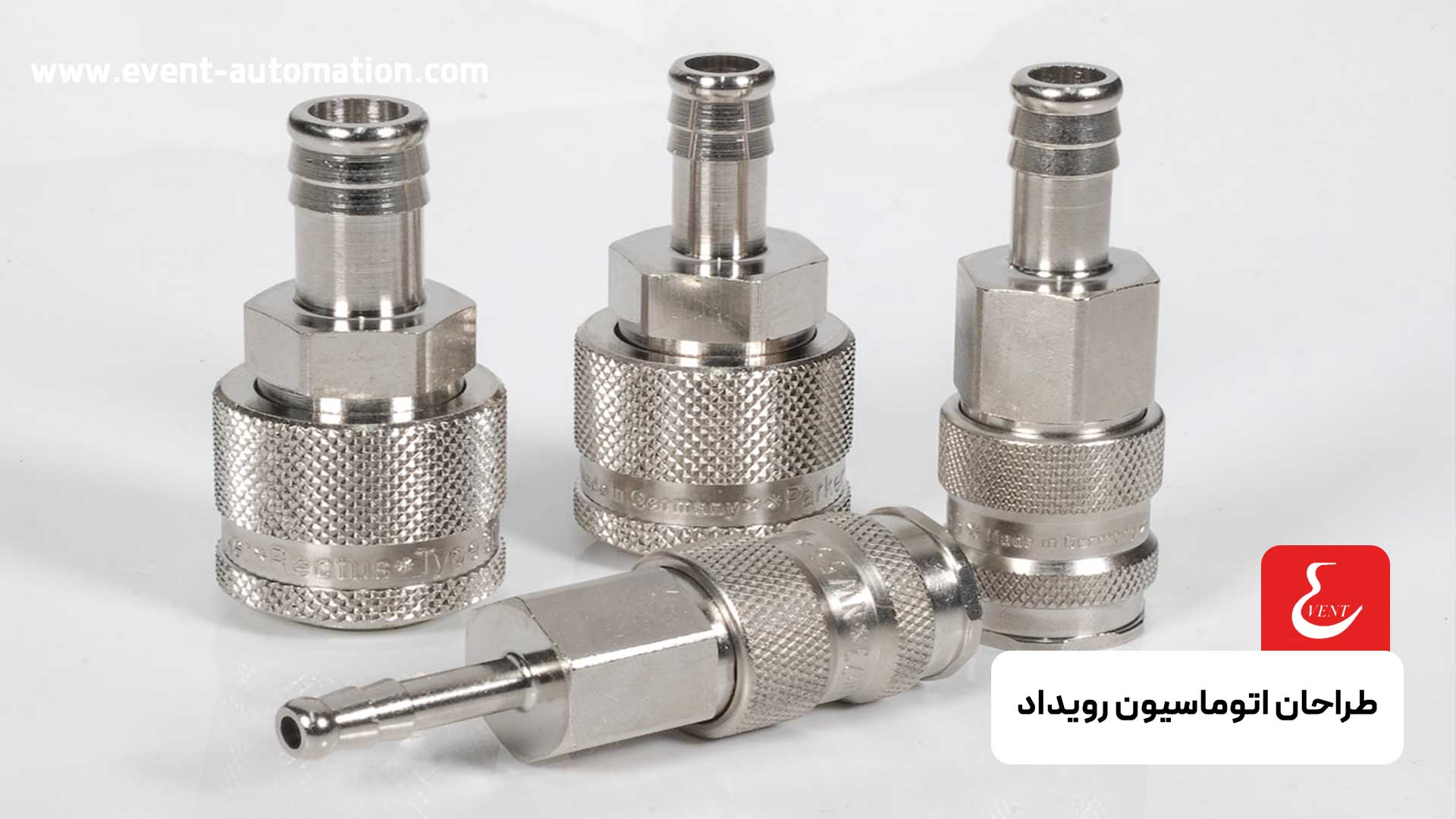

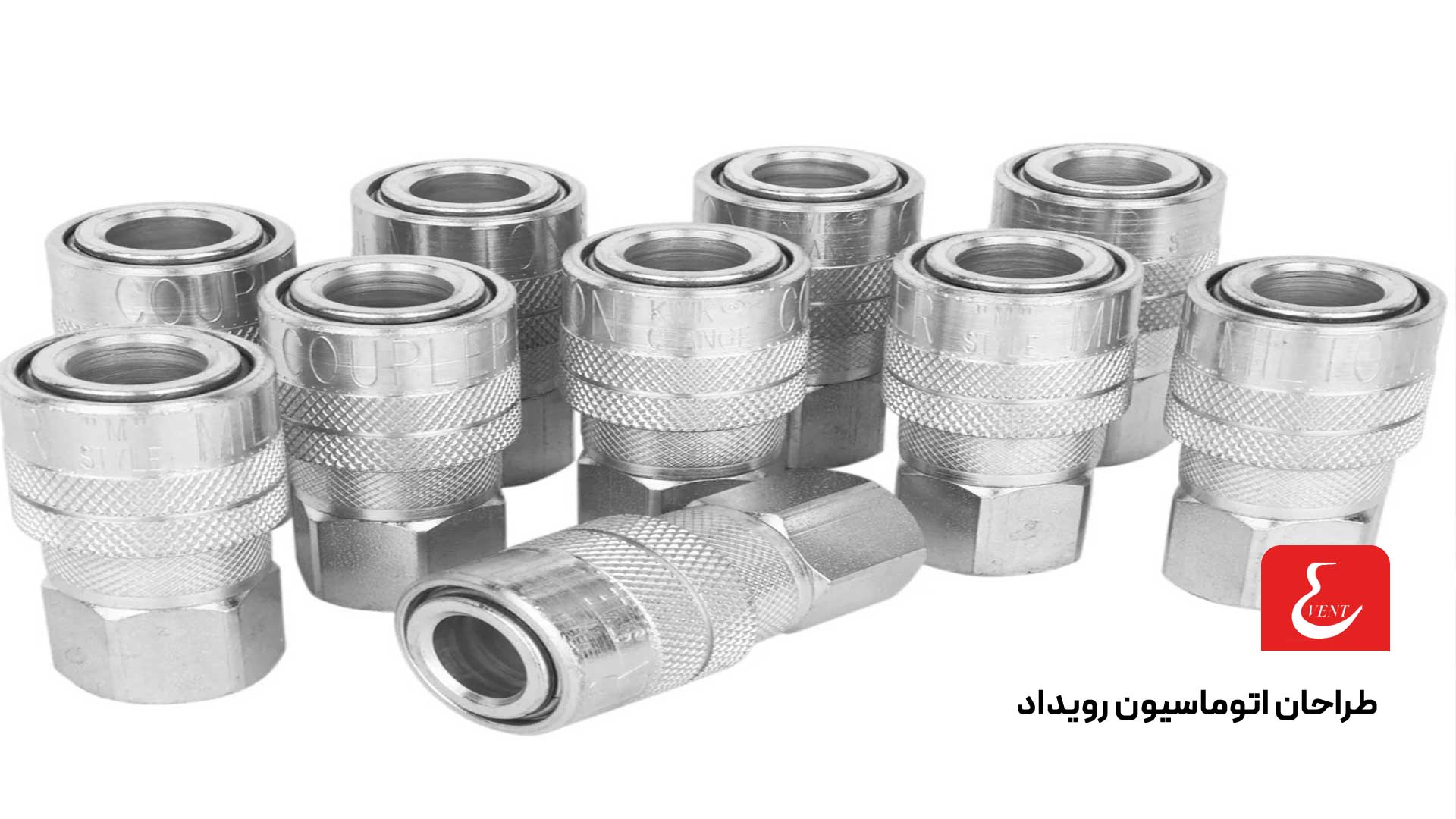

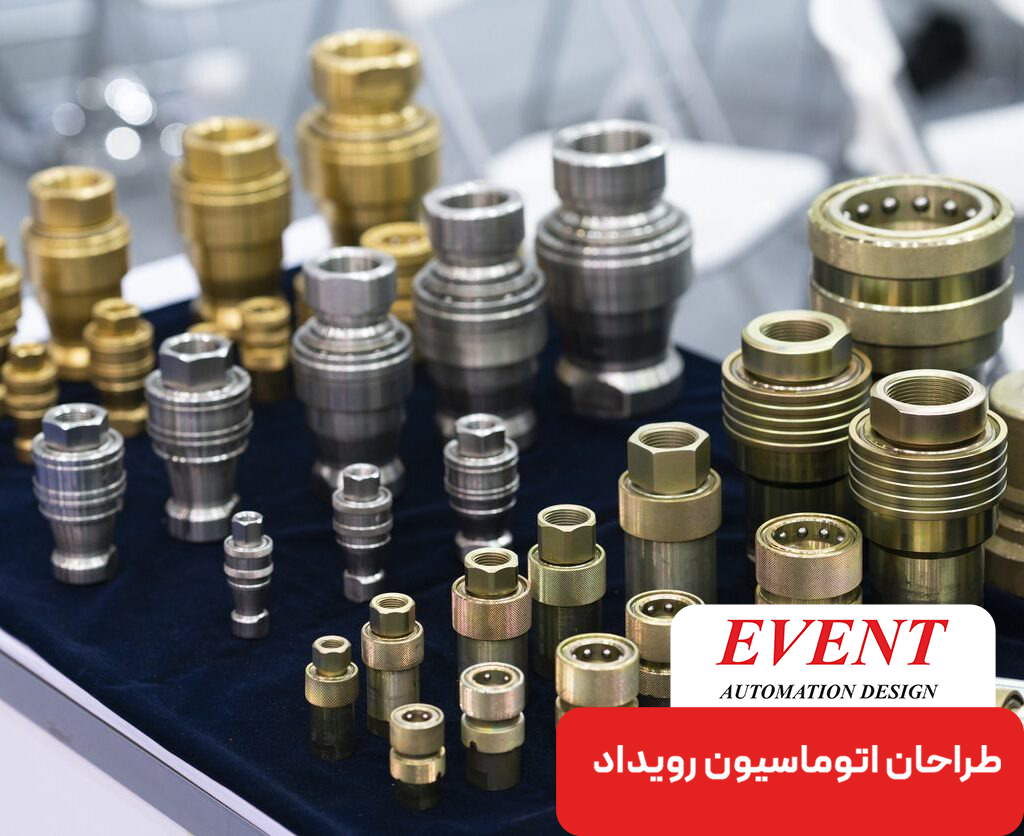

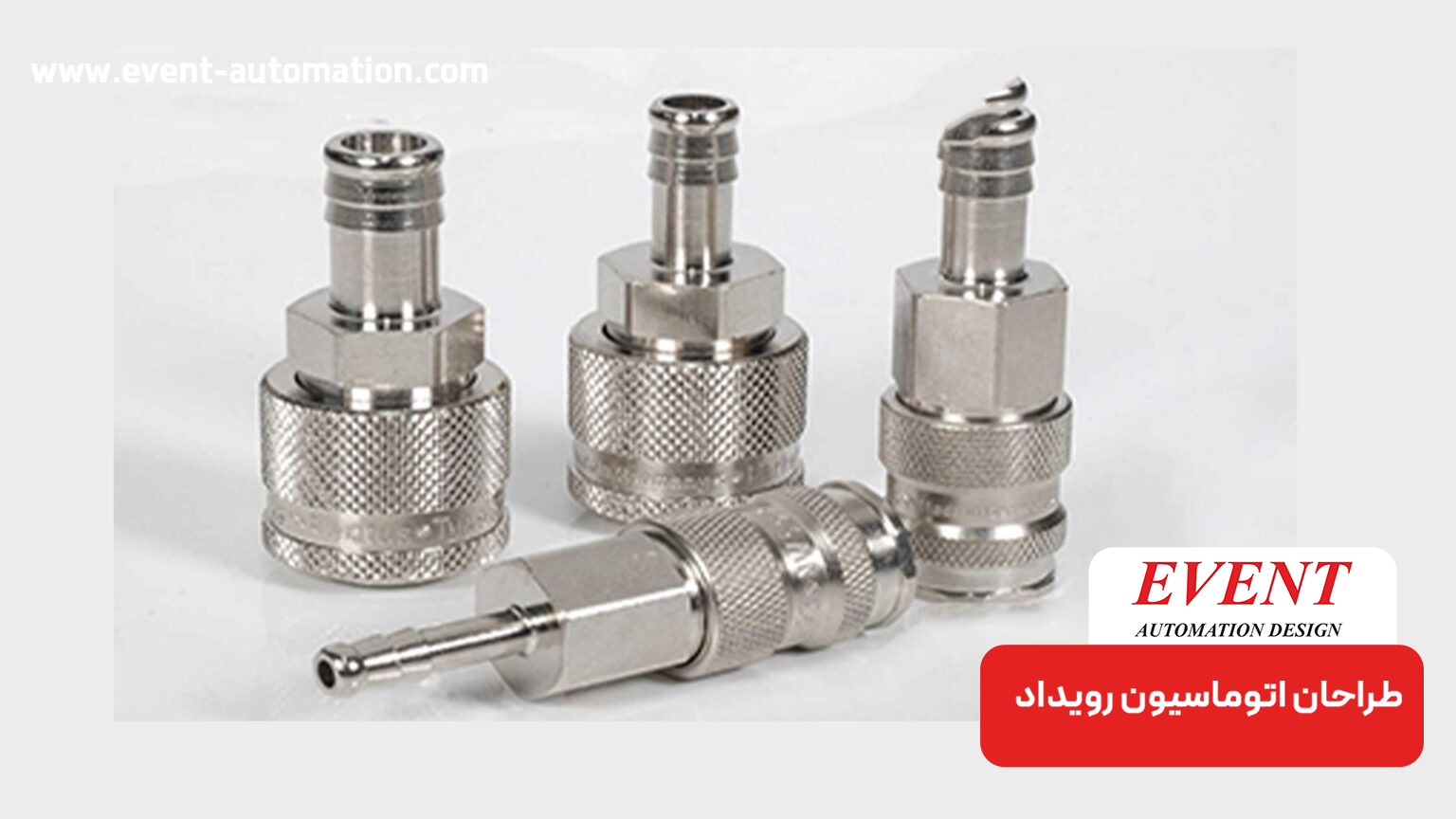

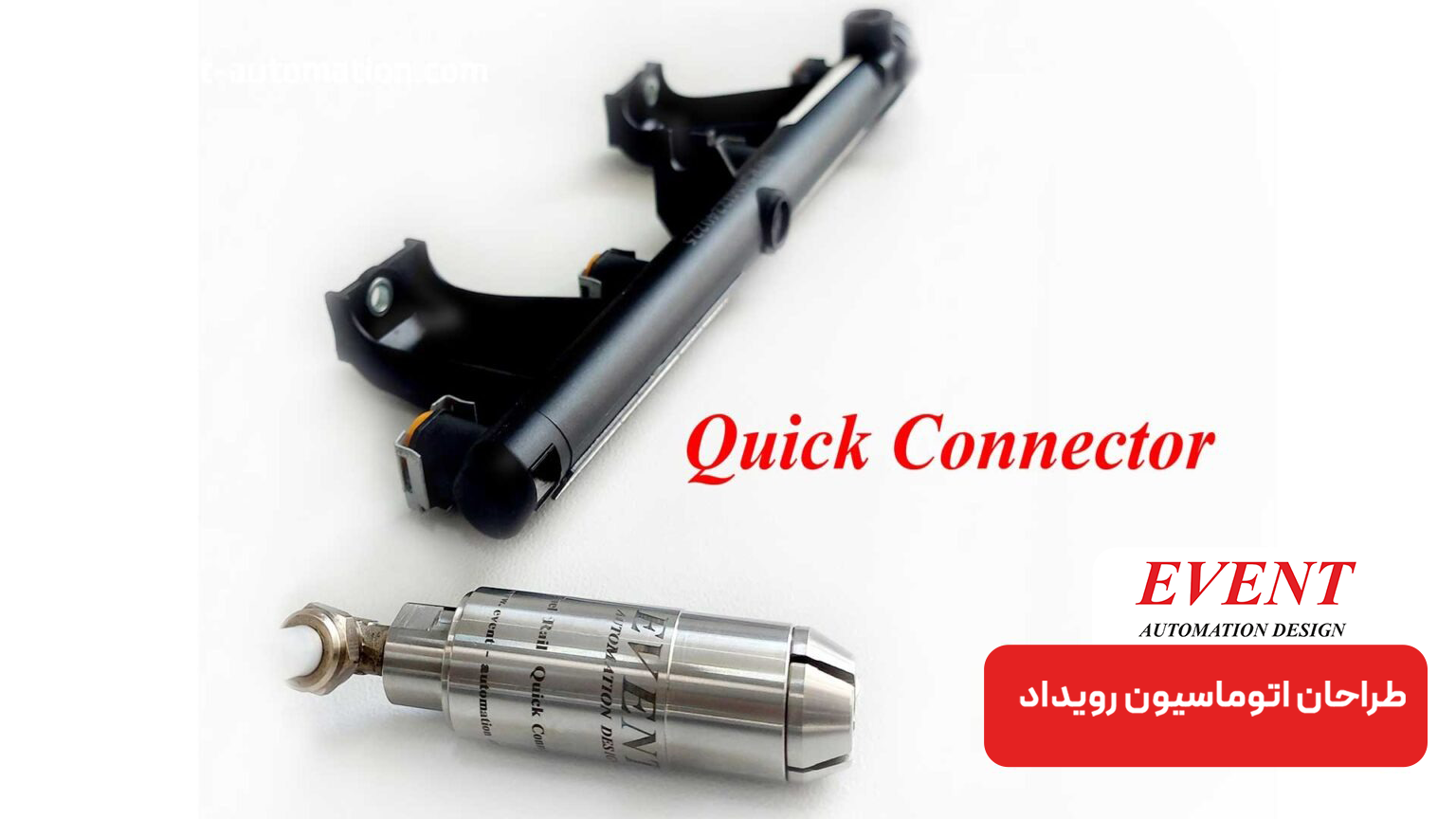

کوئیک کانکتور

مشخصات فنی کانکتورها در اتصالات مختلف صنعتی

علاوه بر پارامترهای تخصصی مربوط به نوع کاربرد مانند ولتاژ، فشار یا سرعت داده، چندین مشخصه فنی عمومی و مکانیکی وجود دارد که برای انتخاب و طراحی هر نوع کانکتور از جمله کوئیک کانکتور‌ها حیاتی می باشند:

• جنسیت: هر کانکتور دارای دو جنس نر یا ماده است؛ کانکتور نر دارای پین‌هایی است که وارد سوکت‌های کانکتور ماده می‌شوند تا اتصال برقرار شود.
• تماس‌ها: منظور از تماس‌ها همان سوکت‌های رسانا یا پین‌های درون کانکتور هستند که وظیفه برقراری اتصال الکتریکی را بر عهده دارند؛ تعداد و چیدمان تماس‌ها بر اساس نوع کاربرد و استاندارد‌های مربوطه متفاوت است.
• فاصله: به فاصله مرکز به مرکز بین پین‌ها یا تماس‌های مجاور در یک کانکتور، Pitch می گویند؛ این فاصله معمولا بر حسب میلی‌متر اندازه‌گیری می‌شود و برای تطابق دقیق و صحیح بین کانکتور نر و ماده باید یکسان باشند.
• چرخه اتصال: این مشخصه به تعداد دفعاتی اشاره دارد که یک کانکتور می‌تواند بدون افت عملکرد، وصل و جدا شود؛ هر چه این عدد بالاتر باشد نشان‌دهنده دوام و پایداری بیشتر کانکتور جهت نیاز به اتصال مکرر خواهد بود.
• تسکین کشش: این بخش از کانکتور برای مهار و تثبیت کابل در نقطه ورود به کانکتور طراحی شده است. وظیفه اصلی آن جلوگیری از کشیدگی ناخواسته کابل و محافظت از نقاط اتصال داخلی در برابر فشار مکانیکی و خمیدگی‌های مکرر است. این ویژگی به افزایش طول عمر کابل و پایداری اتصالات کمک می‌کند؛ زیرا کشیدگی می‌تواند به قطع ارتباط یا خرابی کانکتور منجر شود.
• نحوه نصب: این مشخصه نحوه اتصال فیزیکی کانکتور به دستگاه یا سیستم را تعیین می‌کند.

نحوه نصب انواع کونیک کانکتور

نصب انواع کانکتور به شدت به نوع و کاربرد خاص آن‌ بستگی دارد. برخی از کانکتورها صرفاً با فشار دادن نصب می‌شوند، در حالی که برخی دیگر نیازمند استفاده از ابزارهای تخصصی و تکنیک‌هایی نظیر لحیم‌کاری، پرس کردن یا پیچاندن هستند. در جدول زیر به صورت کلی به نحوه نصب کانکتور‌ها اشاره شده است:
